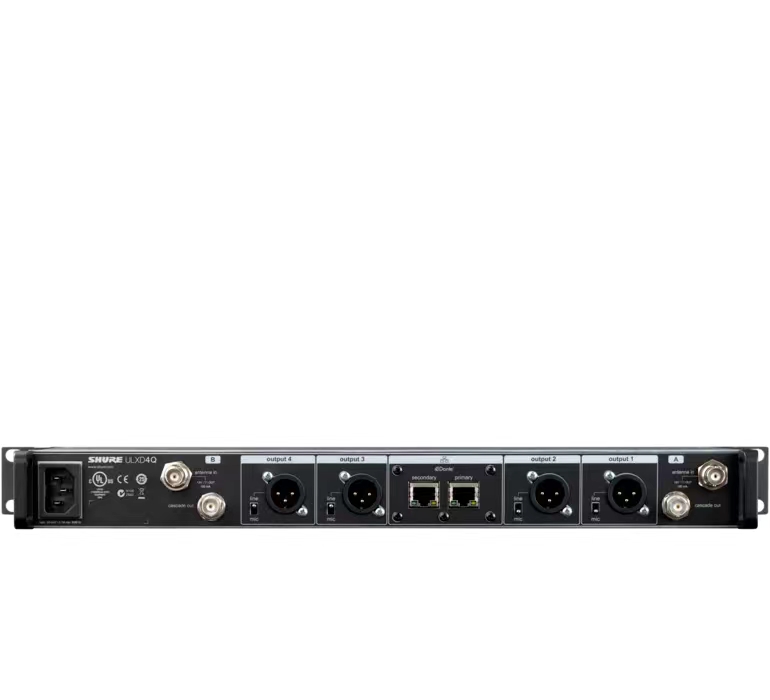

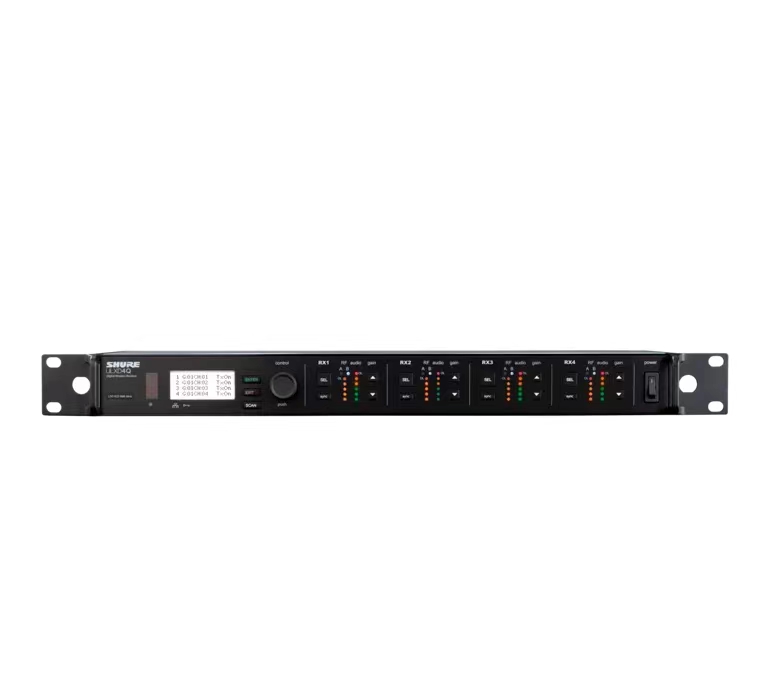

舒尔ULXD4Q四通道数字无线接收机，集无与伦比音质、射频信号稳定性和先进的设置功能于一体，1U机架式结构设计，品质非凡。全金属外壳轻巧紧凑且坚固耐用，四个独立接收机分别配备独立的音频和射频电平表、增益控制及XLR输出，可根据需要直接输出或合并输出，实现灵活的信号通路。ULXD4Q仅重7.6磅，节省机架空间和运输成本。同时，该设备拥有射频级联端口和两个以太网端口，可轻松进行联网和共享射频信号，简化频率协调与部署。对于联网的音频应用环境，DANTE™ 数字音频传输网络功能可通过一条以太网线缆实现多路音频信号收发。 此外，ULXD4Q还囊括了ULX-D数字无线系统的所有功能和优势，是业界领先划时代的产品，将专业级扩声应用性能提升至一个全新的高度。
四个接收机通道集成于一个1RU 全金属外壳内，坚固耐用，内置电源
每个通道拥有独立的增益控制、LED电平表和XLR输出
高达72 MHz的调谐范围（视地区而定）
数字式预开关分集
高密度模式使ULX-D系统更加优化了使用更多兼容通道的能力，高密度模式下操作距离长达30米
射频级联端口可将射频信号分配给另一台设备
优化扫描技术实现自动查找、排序分配最清晰可用的频率，并通过红外功能与发射机同步。
腰包频率分集功能可确保关键任务应用场合音频信号不间断的传输
可启用AES 256位加密功确保信号安全传输
音频合并功能可将两个或更多音频通道分别路由至多个接收机输出端组合。使用每个通道的增益调节实现所需的混合音频。
DANTE™ 数字音频传输网络功能可通过以太网实现音频联网
以太网联网可简化多个接收机间的频率协调和部署
接收机和WWB6均提供干扰检测和警报功能
每个通道最高60 dB可独立调整增益
Wireless Workbench ® 6软件集成可实现高级频率协调规划、监控功能
兼容AMX/Crestron控制
兼容AXT600 Axient™频谱管理器
直观的前面板LCD菜单和控制锁定功能
升级LCD显示，可调节对比度和亮度
音频和射频LED电平表，带峰值指示灯
可切换式话筒/线路电平输出
可远程安装的½波长天线
ULX-D 系统规格
射频载波频率范围
470–932 MHz, 根据地区不同有所差别 (参见频率范围和输出功率表)
工作范围
100 米 ( 330 英尺)
射频调节步进大小
25 千赫茲, 根据地区不同有所差别
镜频抑制
>70 dB, 典型
射频灵敏度
−98 dBm
10-5 BER
延迟
<2.9 毫秒
音频动态范围
A-加权, 典型, 系统增益 @ +10
| XLR 模拟输出 | >120 dB |
| Dante 数字式输出 | 130 dB |
总谐波失真
−12 dBFS 输入, 系统增益 @ +10
<0.1%
系统音频极性
对话筒隔膜的正压会在 2芯 上和 6.35 毫米（1/4 英寸）输出的尖端上产生（相对于 XLR 输出的 3芯）的正电压。
工作温度范围
-18°C (0°F) 到 50°C (122°F)
存储温度范围
-29°C (-20°F) 到 74°C (165°F)
ULXD4Q
重量
3.45 公斤 (7.6 磅), 无天线
电源要求
100 到 240 伏交流, 50-60 赫兹, 0.32 A
最大值
ULXD4D & ULXD4Q
外观尺寸
44 x 482 x 274 毫米高度 x 宽度 x 深度
外壳
钢; 挤压铝
音频输出
增益调节范围
−18 到 +42 dB
采用 1 dB 步进 (附加静音设置)
配置
| XLR | 均衡型 (1 = 接地，2 = 音频 +，3 = 音频 −) |
阻抗
100 Ω
全范围输出
| LINE 设置 | +18 dBV |
| MIC 设置 | −12 dBV |
话筒/线路开关
30 dB 衰减
幻象电源保护
是
级联输出
接头类型
BNC
配置
非平衡，无源
阻抗
50 Ω
插入损耗
0 dB
连网
网络接口
双端口以太网 10/100 Mbps, 1Gbps, Dante 数字式音频
网络寻址功能
DHCP 或手动指定 IP 地址
最大线缆长度
100 米 (328 英尺)
RF 输入
假象谐波
>80 dB, 典型
接头类型
BNC
阻抗
50 Ω
偏置电压
12 到 13 V DC, 150 mA
最大值, 每部天线
